一、概述

超纯水设备是采用预处理、反渗透技术、超纯化处理以及后级处理等方法，将水中的导电介质几乎完全去除，又将水中不离解的胶体物质、气体及有机物均去除至很低程度的水处理设备。

超纯水系统设备的脱盐核心部件为进口反渗透膜组件，超纯水系统设备通常由预处理部分，反渗透主机部分，后处理部分共同组成。

1、预处理由石英砂过滤器、活性碳过滤器、全自动软水器、精密过滤器组成(我司采用全自动控制阀头)，也可选用超滤系统作为预处理，但通常工程造价要高。预处理主要目的是去除原水中含有的泥沙，铁锈、胶体物质、悬浮物、色度、异味、生化有机物。当原水中硬度较高时，可选择全自动软水器，这样有效的保护了反渗透膜，从而延长了反渗透膜的使用寿命。

2、反渗透主机主要由高压泵、膜壳、进口反渗透膜组件，在线仪表、控制电气等组成。只要膜的数量及泵的型号选型得当，反渗透主机脱盐率及产水量都能达到额定指标，出水电导率可保证在≤10us. CM以下，(原水电导率小于500us/cm,工作温度:1~40℃)

3、后处理部分是对反渗透制取的纯水作进一步的深化处理以制取超纯水，通常是离子交换混床设备或EDI设备，根据客户要求，出水阻率可达到18.2MΩ.CM，如果是应用在直饮水工艺上，则加上杀菌装置即可，通常为紫外线杀菌器或者臭氧发生器，从而使生产出来的水达到直饮标准。

交换反应在模组的纯化学室进行，在那里阴离子交换树脂用它们的氢氧根据离子(OH)来交换溶解盐中的阴离了(如氯离子Cl)。相应地，阳离子交换树脂用它们的氢离子(H)来交换溶解盐中的阳离子(如Na)。

二、工作原理

EDI超纯水处理系统主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。淡室水中阳离子向负极迁移透过阳膜，被浓室中的阴膜截留，水中阴离子向正极方向迁移阴膜，被浓室中的阳膜截留，这样通过淡室的水中离子数逐渐减少，成为淡水，而浓室的水中，由于浓室的阴阳离子不断涌进，电介质离子浓度不断升高，而成为浓水，从而达到淡化、提纯、浓缩或精制的目的。

三、工艺种类

1、离子交换方式：

其流程如下:

原水→原水加压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→阳树脂过滤床→阴树脂过滤床→阴阳树脂混床→微孔过滤器→用水点

间歇式离子交换：

这种操作方式是将离子交换树脂和待处理的原水混合加以适当搅拌，基本达到交换平衡，使平衡后的水质满足设计需求。此方式通常用于小型生产或实验需要。

固定床离子交换：

是一种常用的离子交换方式，是将离子交换树脂置于交换柱内，被处理的原水以一定流速流经树脂床层，达到交换目的。此方式设备简单，操作方便，实用于各种规模的生产，但是其树脂的利用率较低，再生费用较高。

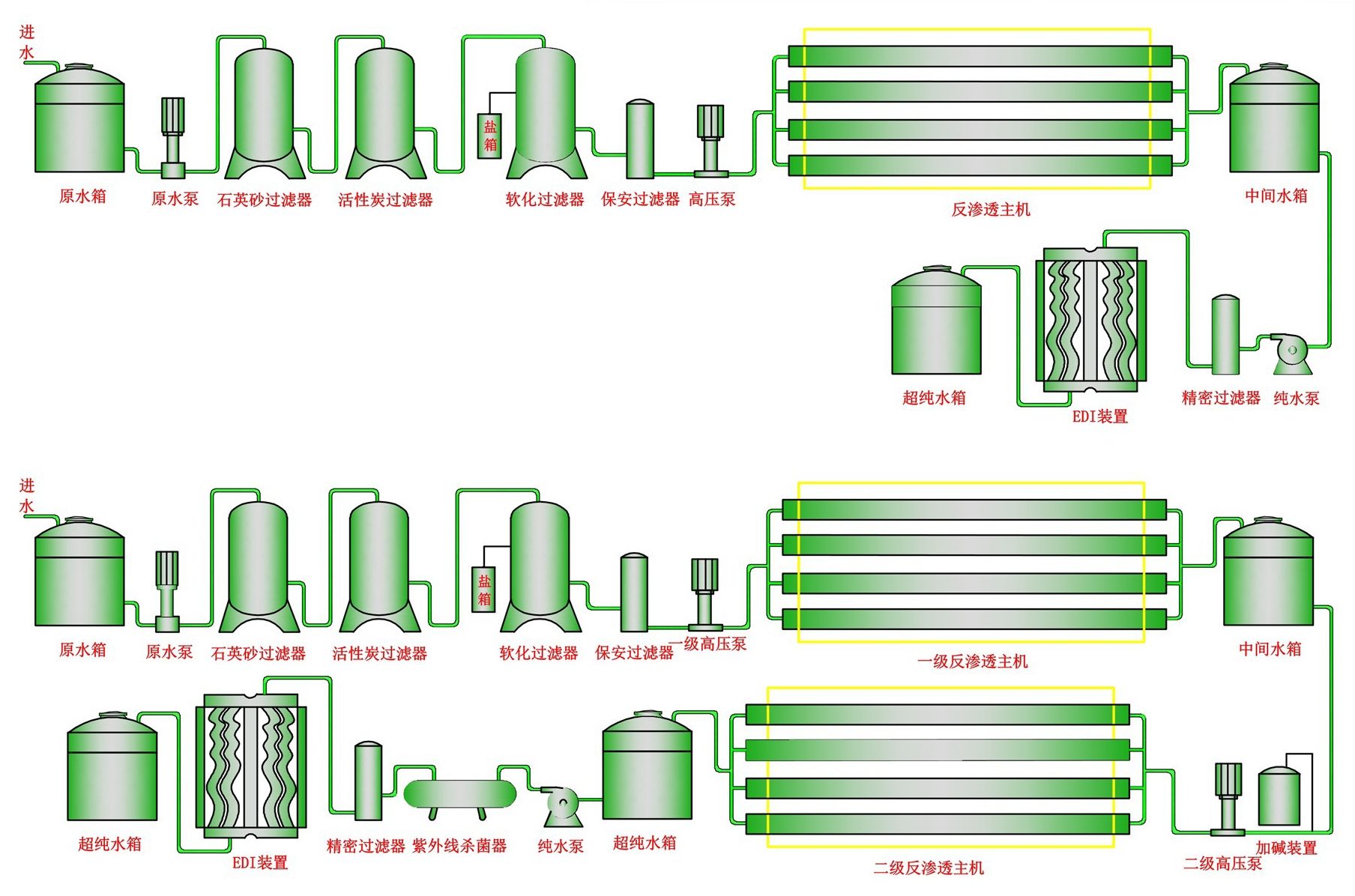

2、双级反渗透方式

其流程如下:

原水→原水加压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→一级反渗透 →PH调节→中间水箱→二级反渗透→纯水箱→纯水泵→微孔过滤器→用水点。

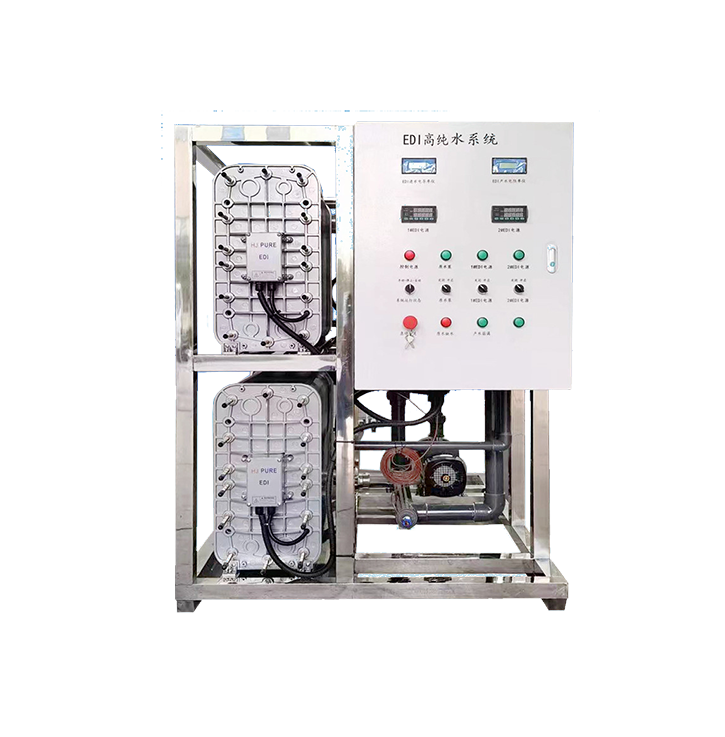

3、EDI方式
运行流程如下:

原水→原水加压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→一级反渗透主机→中间水箱→中间水泵→EDI系统→微孔过滤器→用水点

四、EDI方式的优点

EDI超纯水设备被制药行业、微电子行业、发电行业和实验室所普遍接受。在表面清洗、表面涂装、电解行业、化工行业和太阳能光伏行业的应用也日趋广泛。

EDI可代替传统的混合离子交换技术(MB-DI)生产稳定的去离子水。EDI技术与混合离子交换技术相比有以下优点:

1.离子交换树脂的用量少，约相当于传统离子交换法树脂用量的5%。

2.离子交换树脂不需酸，碱化学再生，节约大量酸、碱和清洗用水，大大降低劳动强度。

3.无废酸、废碱液排放，是清洁的生产技术，属环保产品。

4.过程易实现自动控制，产水水质稳定，与RO等水处理技术相结合，能形成完善的纯水、超纯水生产线。

5.产水水质高，可达到国家电子级水I级标准，电阻率为15~18MΩ·cm，细菌内毒素 含量小于0.1mg/L可完全满 足《中国药典》《美国药典》对药用水的要求。

6.有优异的除弱解离物质(如二氧化碳、硅、硼、氨等)地能力，更适用于超纯水的需要。

7.纯水生产过程连续进行，无需像离子交换床那样一套在用一套再生地重复设置

1、预处理系统→反渗透系统→中间水箱→粗混合床→精混合床→纯水箱→纯水泵→紫外线杀菌器→抛光混床→精密过滤器→用水对象 (≥18MΩ.CM)(传统工艺);

2、预处理→反渗透→中间水箱→水泵→EDI装置→纯化水箱→纯水泵→紫外线杀菌器→抛光混床→0.2或0.5μm精密过滤器→用水对象(≥18MΩ.CM)(新工艺);

3、预处理→一级反渗透→加药机(PH调节)→中间水箱→第二级反渗透(正电荷反渗膜)→纯水箱→纯水泵→EDI装置→紫外线杀菌器→0.2或0.5μm精密过滤器→用水对象(≥17MΩ.CM)(新工艺);

4、预处理→反渗透→中间水箱→水泵→EDI装置→纯水箱→纯水泵→紫外线杀菌器→0.2或0.5μm精密过滤器→用水对象(≥15MΩ.CM)(新工艺);

5、预处理系统→反渗透系统→中间水箱→纯水泵→粗混合床→精混合床→紫外线杀菌器→精密过滤器→用水对象 (≥15MΩ.CM)(传统工艺)。


以上工艺各有各的优势，你可以根据你自身的情况选购适合你的工艺。随着科学的发展，很多新的工艺已经替代了旧的工艺。用反渗透法制取高纯水已经普及，也是现今的先进工艺。

1、电子、电力、电镀、照明电器、实验室、食品、造纸、日化、建材、造漆、蓄电池、化验、生物、制药、石油、化工、钢铁、玻璃等领域。

2、化工工艺用水、化学药剂、化妆品等用纯水。

3、单晶硅、半导体晶片切割制造、半导体芯片、半导体封装 、引线柜架、集成电路、液晶显示器、导电玻璃、显像管、线路板、光通信、电脑元件 、电容器洁净产品及各种元器件等生产工艺用纯水。

4、食品工业用水:饮用纯净水、矿泉水、资料、啤酒、乳业等。

5、海水、苦咸水淡化:海岛、舰船、高盐碱地区生活用水改善。

6、楼宇、社区优质供水:星级宾馆、机场、房产物业纯水网络系统等。

7、化工行业工艺用水:化工冷却、化肥、化学药剂制造。

8、工业产品制造用水:汽车、家电涂装、涂料、油漆、精细加工清洗等。

9、电力行业锅炉补给水:热力、火力发电锅炉、中、低压锅炉动力系统 精细化工、精尖学科用水。
